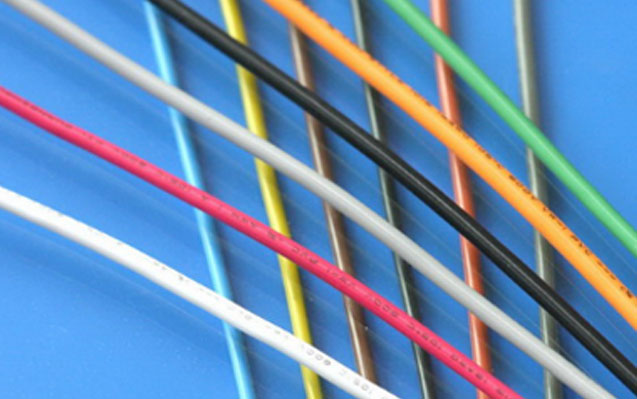

80℃ 300V 聚氯乙烯絕緣電子線

產品型號：UL 1007聚氯乙烯絕緣電子線－阻燃環保
所屬分類：廣州凱恒特種電線電纜有限公司→聚氯乙烯絕緣電子線
詳細介紹：?導體為鍍錫/裸銅導體，絕緣為80℃阻燃環保PVC。 ?良好的物理特性和電氣特性 ?不含氯化合物PCBS、PCPS及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS及REACH SVHC環保指令的環保要求。

詳情介紹

Product description

● Rated temperarure: 80℃，105℃
● Reference standard: JB/T8139-1999
● Stranded copper conductor
● nsulation: PVC
● Available in colours

Application

For circuit of electrical equipment and instrument in automobiles where exposed to high temperatures.

說明：

? 特點 ?導體為鍍錫/裸銅導體，絕緣為80℃~105℃ 耐油阻燃環保PVC。 ?良好的物理特性和電氣特性 ?不含氯化合物PCBS、PCPS及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS及REACH SVHC環保指令的環保要求。

應用：

電子、電器及設備儀器內部連接線。

n 特點

·導體為鍍錫/裸銅導體，絕緣為80℃阻燃環保PVC。

·良好的物理特性和電氣特性

·不含氯化合物PCBS、PCPS及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS及REACH SVHC環保指令的環保要求。

n 產品使用特性

·額定溫度：80℃

·額定電壓：300V

n 性能參數

項目	指標要求
抗張強度	室溫24.0±8℃，抗張強度≥10.3Mpa
斷裂伸長率	室溫24.0±8℃，斷裂伸長率≥100%
老化后抗張強度	溫度113±2℃，時間168h，抗張強度保留率≥70％
老化后斷裂伸長率	溫度113±2℃，時間168h，斷裂伸長率保留率≥65％
絕緣電阻試驗	水溫（10～29.4）℃，絕緣電阻大于0.75MΩ·km
低溫彎曲試驗	溫度-10±2℃，時間4h，卷繞后表面和內部不開裂
熱變形試驗	溫度121±1℃，時間1h，絕緣厚度不得減少50%以上
熱沖擊試驗	烘箱溫度121±1℃，時間1h，卷繞后表面和內部不開裂
VW-1燃燒試驗	供火5次，每次15s，3個試樣。試驗結果：① 5次中任何一次施火后任何試樣上的指示旗燒毀或燒焦不超過25％；② 任何時候任何試樣灼熱或燃燒的顆粒不引燃棉層,或任何一次施火后試樣延燃不超過60秒。
FT1/垂直燃燒試驗	供火5次，每次15s，3個試樣。試驗結果：① 5次中任何一次施火后任何試樣上的指示旗燒毀或燒焦不超過25％。② 5次施火后。任何試樣延燃不超過60秒。
FT2/水平燃燒試驗	供火1次，時間30秒，3個試樣。試驗結果：① 任何試樣上燒焦部分總長度不超過100㎜。② 任何時候任何試樣灼熱或燃燒的顆粒不引燃棉層。

n 規格尺寸

線規 AWG	導體根數/線徑 No/mm	導體最小截面㎜²	導體最大電阻 Ω/km	成品外徑 mm
28AWG	7/0.127	0.079	239	1.18±0.05
26AWG	7/0.16	0.126	150	1.28±0.05
24AWG	11/0.16	0.201	94.2	1.41±0.05
22AWG	17/0.16	0.318	59.4	1.56±0.05
20AWG	21/0.18	0.509	37.4	1.75±0.05
18AWG	16/0.254	0.807	23.5	1.97±0.05
16AWG	26/0.254	1.28	14.6	2.29±0.05
14AWG	41/0.254	2.04	9.15	2.67±0.05
12AWG	65/0.254	3.24	5.75	3.16±0.05
10AWG	105/0.254	5.16	3.55	3.80±0.05
